氣腿式鑿巖機

時間:2023-08-02 作者 :超級管理員

一、適用范圍也用途

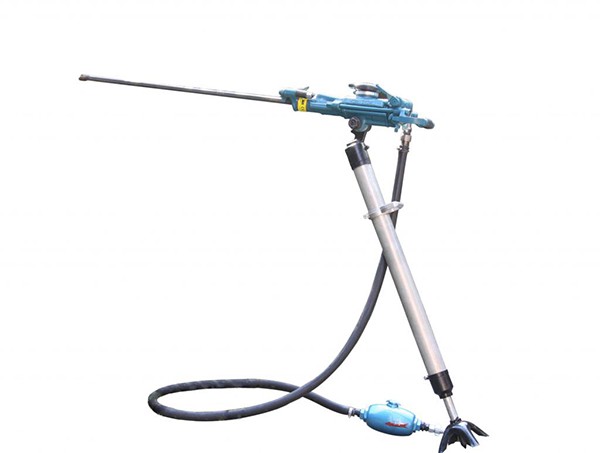

CHY24、CHY24D型氣腿式鑿巖機適用于煤礦、冶金、鐵道、交通、建筑、水利和國防工程,供礦山采礦和巷道掘進鉆鑿爆破炮眼,是采掘工業的重要設備。該機可在軟、中、硬巖石上鉆鑿水平和傾斜的炮眼,炮眼直徑32-42毫米,深度可達4米左右。氣腿式鑿巖機按JB/T1674-94氣腿式鑿巖機標準進行設計、制造和檢驗。

二、結構概述
鑿巖機由柄體、氣缸,機頭三大部件組成。操縱件全部集中配置在柄體和手把上。壓縮空氣由進氣彎管進入操縱閥,操縱閥可分配壓縮空氣流向。它有主要?dú)饴钒褮怏w引向柄體墊片、棘輪、閥柜的多孔道,進入配氣機構,由配氣機構控制活塞沖擊釬桿,作往復運動,從而完成鑿巖機的鑿巖運動。
氣腿是一個氣缸活塞機構。使用時用支爪定位,調壓閥調節壓縮空氣推動活塞桿向前運動,使鑿巖機鑿巖時得到必要的軸推力。國保證得到良好的潤滑,機器配有注油器,壓縮空氣通過注油器時,混合了連續吸出的潤滑油,帶向機內各部分進行潤滑。

三、主要技術參數
鑿巖機


型號
長度
mm
重量
Kg
氣缸
直徑
mm
活塞
行程
mm
釬尾
規格
mm
使用
氣壓
Mpa
 使用
水壓
Mpa
0.5Mpa工作氣壓時
備注
沖擊
頻率
Hz
沖擊
能量
J
扭矩
N.m
耗風量
L/s
CHY24
690
25
70
70
B22
0.4-0.6
0.2-0.4
30
≥55
≥13
47
ZY24
CHY24D
720
24
70
70
B22

0.4-0.6

0.2-0.4
30
≥55
≥13
50


氣腿


重量Kg
伸縮長度mm
推力N
收縮狀態長度mm
伸出狀態長度mm
13
995
1150
1430
2425


注油器


規格
重量Kg
儲油量ml
FY200B
1.1
200
