為了降低購買裝修專用設備的投資，我們自制了一種廉價木工專用設備：便攜式木工低噪音空氣壓縮機，可用于射釘槍和噴漆等，現將制作過程與方法介紹給讀者。此法取材容易，簡單實用。比市場出售小型空氣壓縮機一臺節省幾百元錢，有興趣有技術的同行不妨一試。
一、主要材料
1．壓縮機 采用舊電冰箱或空調室外機內拆下的老式連桿往復式結構的壓縮機，功率最好選用110～145W的。
2．儲氣罐 選用舊的手提式家庭用或小轎車上用的干粉式滅火器改裝，2kg或1kg的都可以，3kg的體積就有點大了。
3．壓力控制傳感開關 采用普通小型空壓機上配套使用的，可去電子配套市場上購買。
4．底座 準備一塊長方形層壓木板，尺寸大小取決于壓縮機直徑和儲氣罐以及壓力開關所占面積，層壓板的厚度為15～20mm即可。
5．φ5mm紫銅管1米，連接壓縮機與壓力開關和儲氣罐，需外購或訂做紫銅管三通一個，連接射釘槍與儲氣罐之間的尼龍壓力管4～5米。
二、制作過程

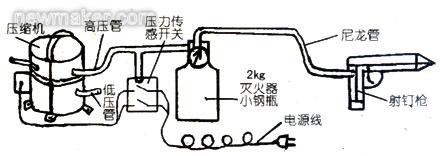

見附圖，首先對舊連桿壓縮機進行空載通電試驗，用拇指堵住壓縮機低壓進氣管口，檢查一下它的吸氣能力，然后再用大拇指按住壓縮機高壓管排氣口，感覺一下是否在管口處形成空氣壓力，檢查壓縮機進排氣正常后，根據壓縮機的外形尺寸和滅火器鋼瓶以及壓力開關的外形尺寸，確定底座的尺寸。先固定壓縮機，再固定小鋼瓶。需要說明的是還要對滅火器鋼瓶進行一下改造，把滅火器的噴粉口配非標準黃銅接口改為進氣口，原滅火器上的小壓力表保留不動，還需要把火火器把手柄拆下后，在其頂部由上向下鉆一個φ6.5mm的孔。其孔深為15mm左右，然后用M8的絲錐攻絲作為出氣口，配專用接頭連接尼龍壓力管及射釘槍。最后在滅火器鋼瓶下底裙部分鉆3個互成120°的φ4mm小孔，用90°鋁合金把角3個，用M4螺絲固定到鋼瓶底部，然后用自攻木螺釘固定到裝壓縮機的木板上。再將壓力開關進行固定。還需外加工或自己焊接壓縮機至小鋼瓶之間的紫銅管，在紫銅管之間接入一個三通接口以便連接壓力傳感開關。
全部固定連接好后即可通電試驗，滅火器鋼瓶上小壓力表指示范圍在0～3MPa即黃色顯示區域，當壓力增高時超出指示區域也不用擔心，可觀看壓力表的指針位置，按照大約刻度比例參照黃色區域的刻度，讀出壓力表上的壓力有多少MPa(或kg／cm2)，一般情況下只能打壓到4～5MPa左右壓縮機就自動停機了。注意此時還需要對壓力開關重啟進行調整，一般情況下調整在2MPa即可以，目的是避免缸內壓力過高造成自動重啟困難而燒毀壓縮機電機。電源線到壓力開關，壓力開關至壓縮機都要使用帶保護接地的三芯線，以確保使用安全。
在壓縮機低壓管進氣口上，最好用細銅絲網加舊的汽車發動機空氣濾清器濾芯材料，以過濾空氣用。
