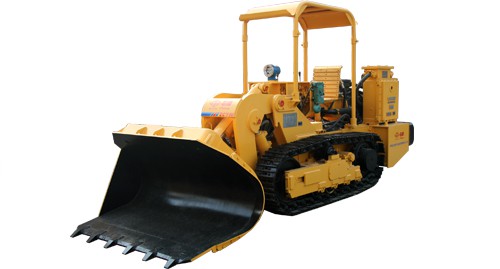

ZCY系列全液壓側卸式裝巖機為履帶行走的無軌裝載設備，主要用于煤巷、半煤巖巷、全巖巷中煤、巖及其它物料的裝載。該產品具有插入力大、機動性好、全斷面作業、安全性好、一機多用等特點。除完成裝載作業外，還可充當支護時的工作平臺，完成工作面短距離運輸、臥底、清幫等工作。
1、鏟入力大，裝載功能強。采用密封潤滑式履帶，行走部履帶板、銷套等各運動副處均經淬火處理，使用壽命長，耐磨損，張緊履帶裝置調節方便；鏟入及牽引力大，適用于各種斷面的平、斜巷道施工；鏟斗斗唇采用特殊材料，強度高，耐磨損，使用壽命長。
2、行走平穩，運輸效率高。
3、液壓操作平穩，沖擊小，更適于井下作業空間。
4、液壓管路連接方式密封可靠，無泄漏。
5、綜合配套性好，機動靈活，適用性強，可與巷道中其他設備如鉆車、刮板運輸機、帶式輸送機及礦車等配套。
6、可一機多用：a.可用鏟斗舉升重物，如支護用具等；b.鏟斗舉升后可充當支護平臺，便于頂棚管理；c.可在工作面短距離運送物料、搬運小型設備，方便快捷；d.作業安全，可顯著減少在危險區內的裝載作業及搬運物料時間；e.優異的臥底，清幫性能可實現作業100%機械化，真正實現“無鍬作業”。
7、其中ZCD型為電行走式；
8、可選配風冷或水冷冷卻方式。
技術參數
產品型號 | ZCY-45 | ZCY60R | ZCY60R大坡度 | ZCY120(100)R | ZCD60R | |
鏟斗額定容積 | m3 | 0.45 | 0.6 | 0.45 | 1.2(1.0) | 0.6 |
鏟斗寬度 | mm | 1480 | 1741 | 1450 | 1770 | 1741 |
最大卸載高度 | mm | 1550 | 1650 | 1650 | 1650 | 1650 |
最大卸載角度 | 55o | 55o | 55o | 55o | 55o | |
最大臥底深度 | mm | 600 | 600 | 600 | 600 | 600 |
最大牽引力 | kN | 35 | 50 | 50 | 60 | 66 |
額定牽引力 | kN | 25 | 35 | 35 | 40 | 56 |
行走速度 | km/h | 2 | 2.2 | 2 | 2.1 | 3.1 |
最小離地間隙 | mm | 180 | 200 | 200 | 200 | 200 |
爬坡角度 | ±16o | ±16o | ±20o | ±16o | ±5o | |
履帶板寬度 | mm | 260 | 260/400 | 350 | 260/400 | 260 |
接地比壓 | MPa | 0.07 | 0.09/0.06 | 0.07 | 0.09/0.06 | 0.1 |
電機功率 | kW | 30 | 45 | 45 | 55 | 55.5 |
電壓等級 | v/v | 380/660(660/1140) | 660/1140(380/660) | 380/660(660/1140) | 380/660(660/1140) | 380/660(660/1140) |
行走馬達壓力 | MPa | 17 | 21 | 17 | 19 | |
工作機構壓力 | MPa | 16 | 16 | 16 | 16 | 16 |
外型尺寸 | mm | 4080×1480×2100 | 4608×1741×2350 | 4608×1450×2350 | 4980×1770×2350 | 4615×1741×2350 |
整機質量 | t | 5.2 | 7.8 | 7.8 | 9 | 8.5 |
最大解體尺寸(長×寬×高) | mm | 2004×1200×1216 | 2058×700×1312 | 2058×769×1312 | 2158×770×1312 | 2622×720×1312 |
最大解體重量 | kg | 2300 | 1300 | 1300 | 1470 | 2200 |
冷卻方式 | 水冷/風冷 | 水冷/風冷 | 水冷/風冷 | |||
