Y20型手持式鑿巖機“以質量求生存,以信譽求發展”是我公司的一貫宗旨。以用戶為上帝,竭誠為煤礦生產者、建設者服務是我們的職責和愿望。提供一流的質量,一流的信譽,一流的售后服務,滿足客戶的需求是我們的義務。
使用范圍:
?Y20型手持式鑿巖機,適宜在中硬或堅硬 (f=8~18)巖石上干式鉆鑿向下和傾斜炮孔;
?該機是小型露天采石場、礦山、農田水利、山區筑路等石方工程或大型礦山二次劈碎作業的理想機具。
隨機配有透明殼體的FY200B型注油器,提供作業時自動潤滑。
工作原理:
Y20型手持式鑿巖機是靠壓縮空氣推動活塞往復運動完成鑿巖作業的。沖程時,活塞沖擊釬具鑿碎巖石;回程時,活塞帶動釬具回轉一定角度。連續的沖擊、回轉使釬具在巖石上鑿出圓形巖孔。
技術參數:
重量(Kg) | 18 |
機長 | 605 |
工作氣壓(Mpa) | 0.4 |
沖擊頻率(Hz) | ≧34 |
耗氣量(L/s) | ≦25 |
氣管直徑 | 16 Or 19 |
釬尾直徑 (hex. mm) | 22×108 |
鉆孔直徑 | 30~40 |

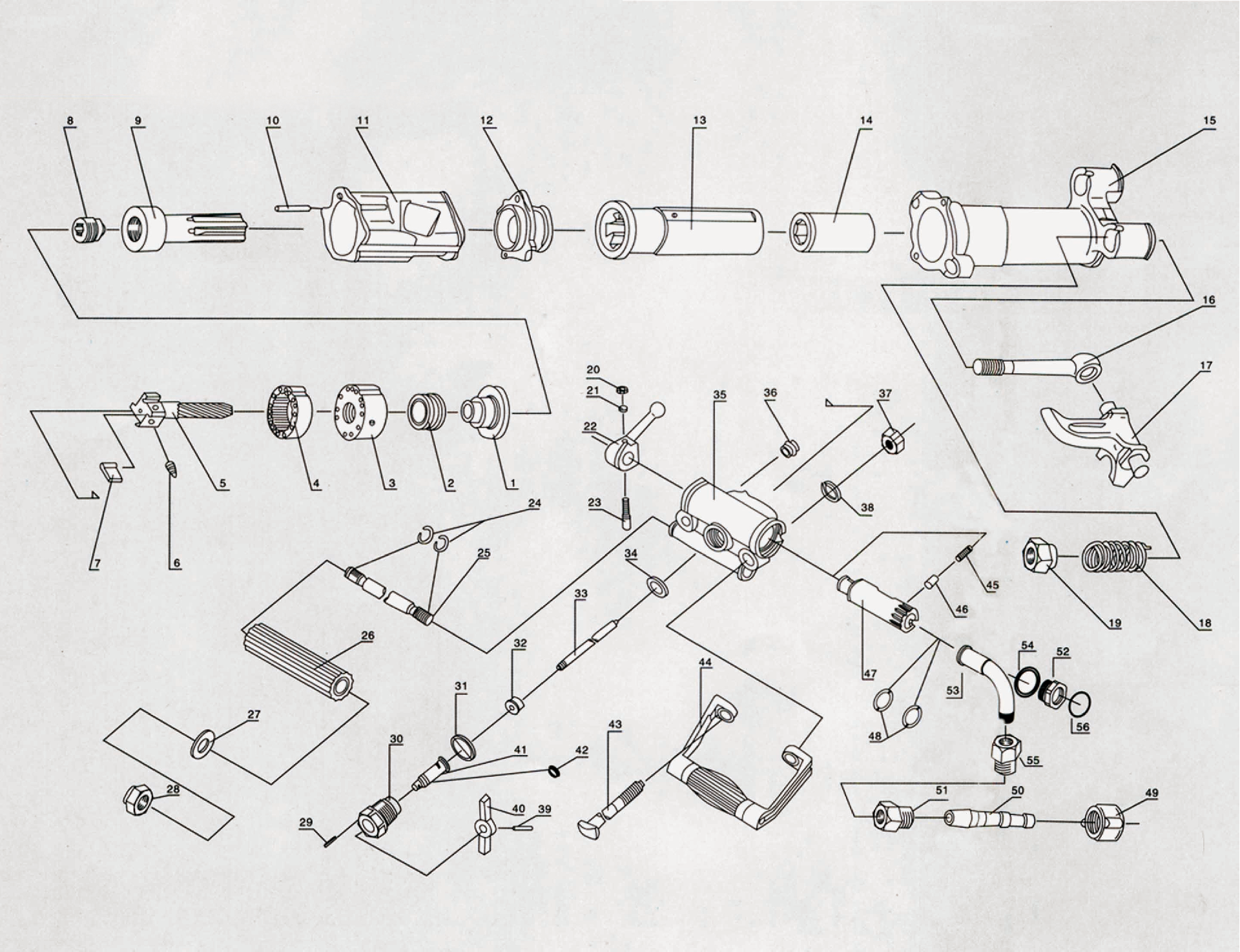

序號 | 零件號 | 零件名稱 | 單臺 數量 | 序號 | 零件號 | 零件名稱 | 單臺 數量 |
1 | Y20LY-1.05 | 閥 蓋 | 1 | 28 | Y20-3.29 | 把手螺母 | 2 |
2 | Y20LY-1.04 | 閥 | 1 | 29 | GB879 4x12 | 彈性圓柱銷 | 1 |
3 | Y20LY-1.03 | 閥 柜 | 1 | 30 | Y20-3.23 | 調量閥體 | 1 |
4 | Y20LY-1.02 | 棘 輪 | 1 | 31 | YT25-3.35 | 墊 | 1 |
5 | Y20LY-1.09 | 螺 旋 棒 | 1 | 32 | YT25-3.09 | 水針套 | 1 |
6 | YT24-1.15 | 塔 形 彈 簧 | 1 | 33 | Y20LY-3.04 | 水 針 | 1 |
7 | YT24-1.07 | 棘 輪 爪 | 1 | 34 | FS13-11 | 膠 墊 | 1 |
8 | Y20LY-1.08 | 螺 旋 母 | 1 | 35 | Y20A-3.08 | 柄 體 | 1 |
9 | Y20A-1.10 | 活 塞 | 1 | 36 | YT24-3.07 | 大密封套 | 1 |
10 | Y20LY-1.06 | 定 位 銷 | 1 | 37 | GB/T6175- 2000-M14-Zn.D | 2型六角螺母 | 2 |
11 | Y20A-1.11 | 缸 體 | 4 | 38 | GB93-14 | 標準型彈簧墊圈 | 2 |
12 | Y20LY-1.12 | 導 向 套 | 4 | 39 | GB879 4x24 | 彈性圓柱銷 | 1 |
13 | Y20LY-2.02 | 轉 動 套 | 1 | 40 | Y20-3.19 | 操縱把 | 1 |
14 | Y20LY-2.03 | 釬 尾 套 | 1 | 41 | Y20-3.18 | 調量閥 | 1 |
15 | Y20LY-2.01 | 機 頭 | 1 | 42 | 4x2.4-1-1 GB1235-76 | O型密封圈 | 1 |
16 | Y20LY-2.06 | 釬 卡 螺 栓 | 2 | 43 | Y20LY-3.02 | 長螺桿 | 2 |
17 | Y20LY-2.07 | 釬 卡 | 2 | 44 | Y20LY-3.27 | 手把 | 1 |
18 | Y20LY-2.05 | 釬 卡 彈 簧 | 2 | 45 | YT25-3.20 | 彈簧 | 1 |
19 | GB889M14 -Zn.D Y20-2.04 | 釬卡螺母 | 1 | 46 | YT25-3.20 | 定位銷 | 1 |
20 | GB6172M10-Zn.D | 六角薄螺母 | 2 | 47 | Y20LY-3.03 | 操縱閥 | 1 |
21 | GB93-10 | 標準型彈簧墊圈 | 1 | 48 | 28x3.1-1-1 GB1235-76 | O型密封圈 | 2 |
22 | YT24-3.21 | 操 縱 把 | 1 | 49 | Q/LB3-92-19 | 蝶形螺母 | 1 |
23 | YT24-3.22 | 緊 固 銷 | 1 | 50 | Y20LY(F)-1 | 兩用管接頭 | 1 |
24 | Y20-3.28 | 鋼絲擋圈 | 2 | 51 | Q/LB3-92-19 | 管接套 | 1 |
25 | Y20-3.31 | 把手螺栓 | 2 | 52 | YT24-3.24 | 鋼絲卡環 | 1 |
26 | Y24-3.29 | 膠皮手把 | 1 | 53 | Y20.3.11 | 氣管彎頭 | 1 |
27 | GB/T97.2- 85-16-140HV | 平 墊 圈 | 2 | 54 |
使用維修注意事項:
① 除必須遵循一般鑿巖作業的技術安全規程外,還特別應注意鑿巖機在接通壓縮空氣前,細致檢查氣管彎頭(53)與柄體(35)連接是否緊密、以免通氣承壓后崩出。
② 拆裝配齊閥組(1)(2)(3)時要細心、不允許打堆或磕碰出毛刺,組裝后用手搖,閥(2)應能在閥柜(3)中靈活地運動到兩端極限位置。
③ 螺旋母(8)與活塞(9)是左螺旋紋連接,拆裝時要注意旋轉方向。
